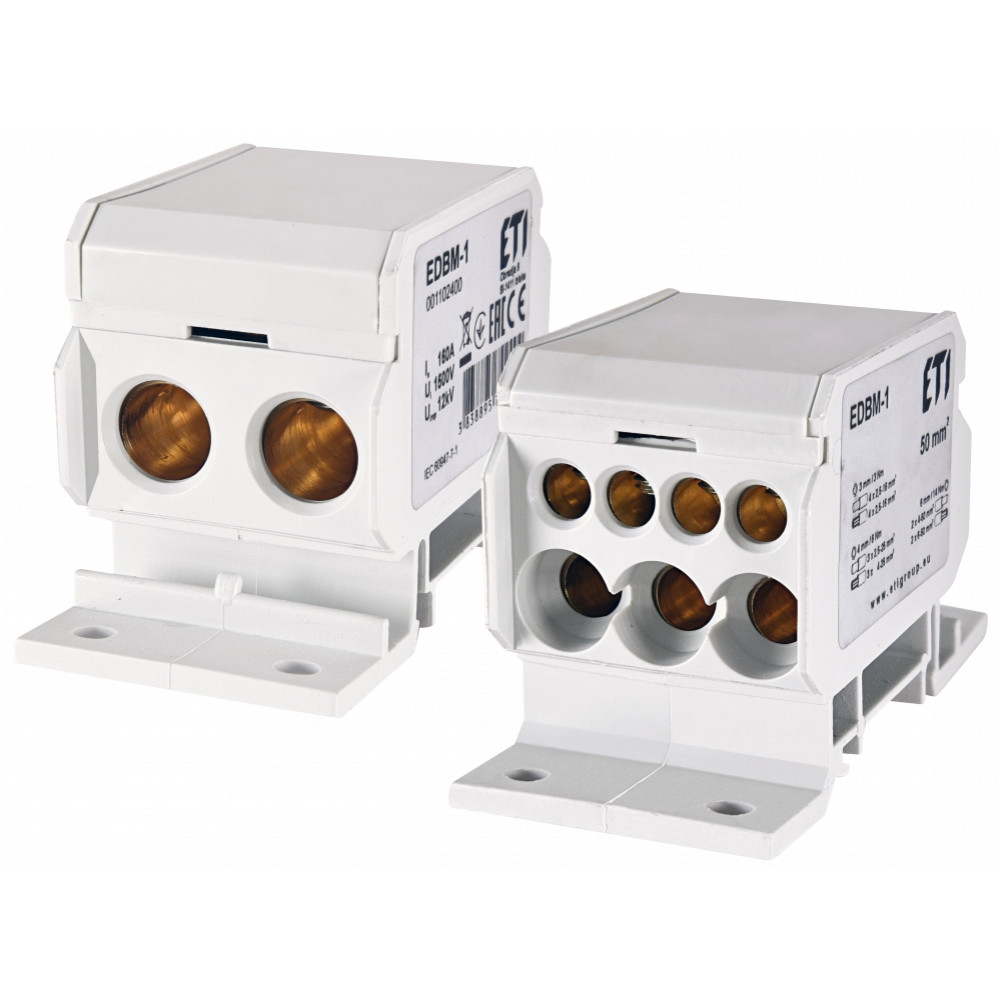

Блок розподільчий ETI EDBM-1 (160А, 1500V AC/DC, OUT: 1x4-50; 3x2,5-25; 4x2,5-16)

Блок розподільчий ETI EDBM-1 (160А, 1500V AC/DC, OUT: 1x4-50; 3x2,5-25; 4x2,5-16)

Розподільні блоки EDBM, EDBS застосовуються для електромеханічного з'єднання провідника більшого перетину з однією або декількома жилами меншого перетину. Вони встановлюються в низьковольтні розподільчі пристрої для зручності монтажу, візуального розділення і фізичного розподілу фазних, нульових і заземлюючих провідників.

Конструкція:

• Латунні (EDBM) або алюмінієві (EDBS) затискачі;
• Затискні гвинти для спеціального шестикутного гайковерта типу "IMBUS";
• Корпус виконаний з термостійкого поліаміду RA6 GF25;

Функції:

• Установка на шину ТН-35 або на монтажну пластину, кріплення з плоскими головними гвинтами;
• Матеріал затискачів гвинтового з'єднання:

- ЕДБМ - латунь МО-58;

- EDBS - алюмінієвий сплав 6060;

• Простий і зручний монтаж;
• Витримують імпульсну напругу: 6кВ;
• Номінальна напруга ізоляції: 690В;
• Індекс STI: 600V;
• Відповідність стандартам: IEC 60947-7-1.

Характеристика:

• Назва: EDBM-1
• Категорія: Блок розподільчий
• Номінальний струм (A): 160
• Номінальна напруга (В): 1500
• Номінальна напруга ізоляції (V): 1500
• Вимикаюча здатність (кА): 12
• Кількість клем: 7
• Висота (мм): 44
• Ширина (мм): 40
• Глибина (мм): 80
• Кріплення: TH35 / панель
• Номінальний перетин: 2 x 4-50 mm2 + 3 x 2,5 - 25 mm2 + 4 x 2,5 - 16 mm2
• Матеріал корпусу: PA6 GF25
• Матеріал затиску: MO-58
