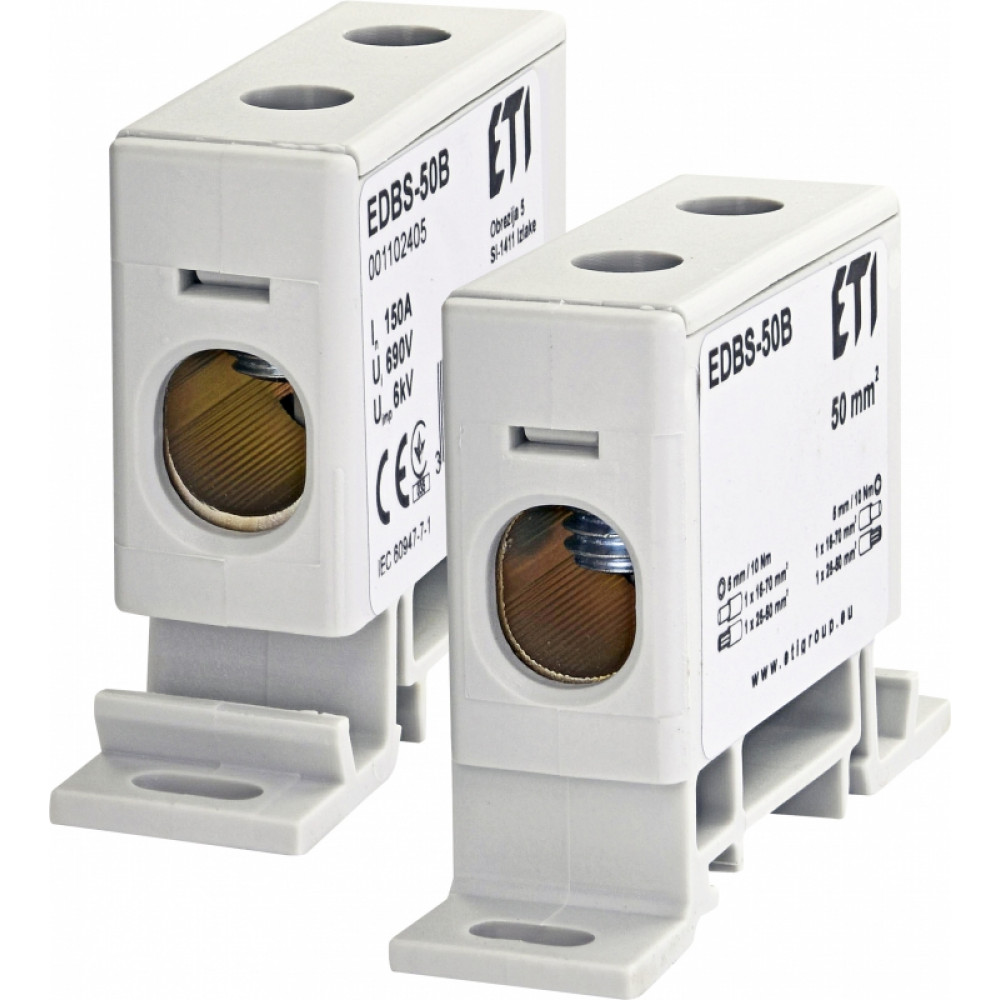

Блок розподільчий ETI EDBS-50B (150А, 690V AC, 16-70 mm2)

Блок розподільчий ETI EDBS-50B (150А, 690V AC, 16-70 mm2)

Розподільні блоки EDBM, EDBS застосовуються для електромеханічного з'єднання провідника більшого перетину з однією або декількома жилами меншого перетину. Вони встановлюються в низьковольтні розподільчі пристрої для зручності монтажу, візуального розділення і фізичного розподілу фазних, нульових і заземлюючих провідників.

Конструкція:

• Латунні (EDBM) або алюмінієві (EDBS) затискачі;
• Затискні гвинти для спеціального шестикутного гайковерта типу "IMBUS";
• Корпус виконаний з термостійкого поліаміду RA6 GF25;

Функції:

• Установка на шину ТН-35 або на монтажну пластину, кріплення з плоскими головними гвинтами;
• Матеріал затискачів гвинтового з'єднання:

- ЕДБМ - латунь МО-58;

- EDBS - алюмінієвий сплав 6060;

• Простий і зручний монтаж;
• Витримують імпульсну напругу: 6кВ;
• Номінальна напруга ізоляції: 690В;
• Індекс STI: 600V;
• Відповідність стандартам: IEC 60947-7-1.

Характеристика:

• Назва: EDBS-50B
• Категорія: Ввідна силова клема
• Номінальний струм (A): 150
• Номінальна напруга (В): 690
• Номінальна напруга ізоляції (V): 690
• Вимикаюча здатність (кА): 12
• Кількість клем: 2
• Висота (мм): 40
• Ширина (мм): 17,8
• Глибина (мм): 70
• Кріплення: TH35 / панель
• Номінальний перетин: 2 x 16-70 mm2
• Матеріал корпусу: PA6 GF25
• Матеріал затиску: Al 6060 + Sn
