Основні характеристики
Всі характеристики
Тип автомата:
Реле
Тип підключення:
Гвинтове
Характеристики:
Пристосовані для подальшого встановлення додаткових пристроїв. Можливий одиночний демонтаж із системи фазних шин. Зі зручними для монтажу клемами Bi-Connect. Захист від дотику.
Виробник:
Hager
Номінальна напруга:
230/400В~ +6%
- Огляд товару
- Характеристики
- Відгуки (0)

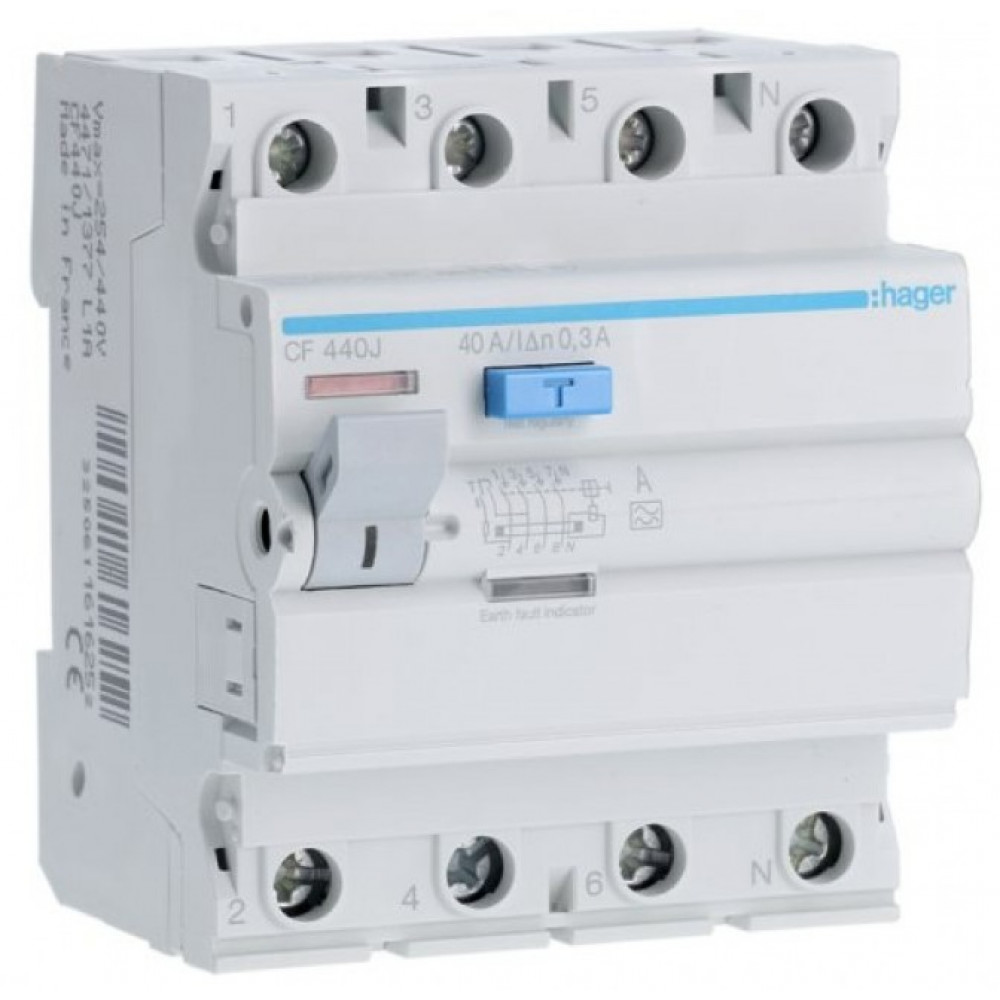

Дифреле (ПЗВ) Hager 4P 40A 300mA A S
Селективний протипожежний вимикач диференціального струму CP440J виробництва Hager (Німеччина) – призначений для захисту від витоку електричного струму і контролю стану ізоляції.
Селективне (вибіркове) – S.
Основні показники дифреле CP440J (Hager):
– Мережа: трифазна.
– Чутливість (ТИП) : A S
– Номінальний струм: 40А
– Струм витоку: 300mA (0,3А).
– Підключення: гвинтове.
– Ширина модуля: 4.
Додаткові показники:
– Посадочне місце: стандартна дин-рейка (35мм).
– Розрахункова напруга: 230/400В ~ + 6%, 50/60 Гц.
– Пристосован для подальшої установки додаткових пристроїв.
– Можливий одиночний демонтаж з системи фазних шин.
– З зручними для монтажу клемами Bi-Connect.
– Захист від дотику.
Селективне пристрій захисного відключення CP440J A S
У порівнянні зі звичайним дифреле, селективне дифреле CP440J характеризується параметрами спрацьовування, з затримкою на кілька періодів напруги і витримують імпульси струму до 5000 А.
Затримка на відключення у реле становить 4 мсек.
Затримку на відключення дане селективне реле може виробляти вибірково по відношенню до включеним далі в ланцюзі ПЗВ звичайного типу. Завдяки цьому селективне ПЗВ CP440J може використовуватися як головне ПЗВ. Для дотримання оптимальної селективності при кожному рівні струму витоку чутливість включених далі по ланцюгу ПЗВ повинен становити 30 або 10 мА.
Підключення:
- Багатожильні провідники: 16 мм².
- Монолітні провідники: 25 мм².
Призначення пристрою захисного відключення (Hager CP440J)
Пристрої захисного відключення, в тому числі дифреле CP440J, були розроблені для захисту людей, тварин від ураження струмом при прямому або непрямому контакті до електричного обладнання, яке знаходиться під напругою.
Так як ПЗВ CP440J контролює струм витоку, його можна також використовувати для контролю стану ізоляції, тим самим, забезпечуючи додатковий захист від пожежі.
Принцип дії
Диференціальне реле CP440J є електромагнітним пристроєм, має магнітний ланцюг у вигляді кільцевого сердечника, навколо якого проходить ланцюг основного струму. Вторинна обмотка живить реле.
При виникненні на стороні споживача струму витоку векторна рівновага порушується, і по вимірювальної обмотці починає протікати струм, пропорційний струму витоку і реле спрацьовує.
Функція диференціального реле може бути вбудованою в автоматичний протипожежний вимикач такі пристрої називаються – диференційними автоматичними протипожежний вимикачами (дифавтоматами).
Характеристика:
- Тип обладнання: Дифреле
- Мережа: 3-фазна
- Функції: Протипожежне
- Тип чутливості: A
- Номінальний струм витоку, mA: 300
- Номінальний струм А: 40
- Селективність: S
- Стандарти: DIN EN 61008-1 VDE 0644 частина 10+11
Характеристики
Основні характеристики
Тип автомата
Реле
Тип підключення
Гвинтове
Характеристики
Пристосовані для подальшого встановлення додаткових пристроїв. Можливий одиночний демонтаж із системи фазних шин. Зі зручними для монтажу клемами Bi-Connect. Захист від дотику.
Виробник
Hager
Номінальна напруга
230/400В~ +6%
Кількість полюсів
4
Кількість фаз
Трифазна
Вимикаючий струм, кА
6
Країна виробник
Німеччина
Тип напруги
А
Номінальний струм, А
40
Частота струму, Гц
50/60
Тип монтажу
DIN-рейка
Кількість займаних модулів
4
Струм витоку, mA
300
Матеріал корпуса
Пластик
Селективність
S
