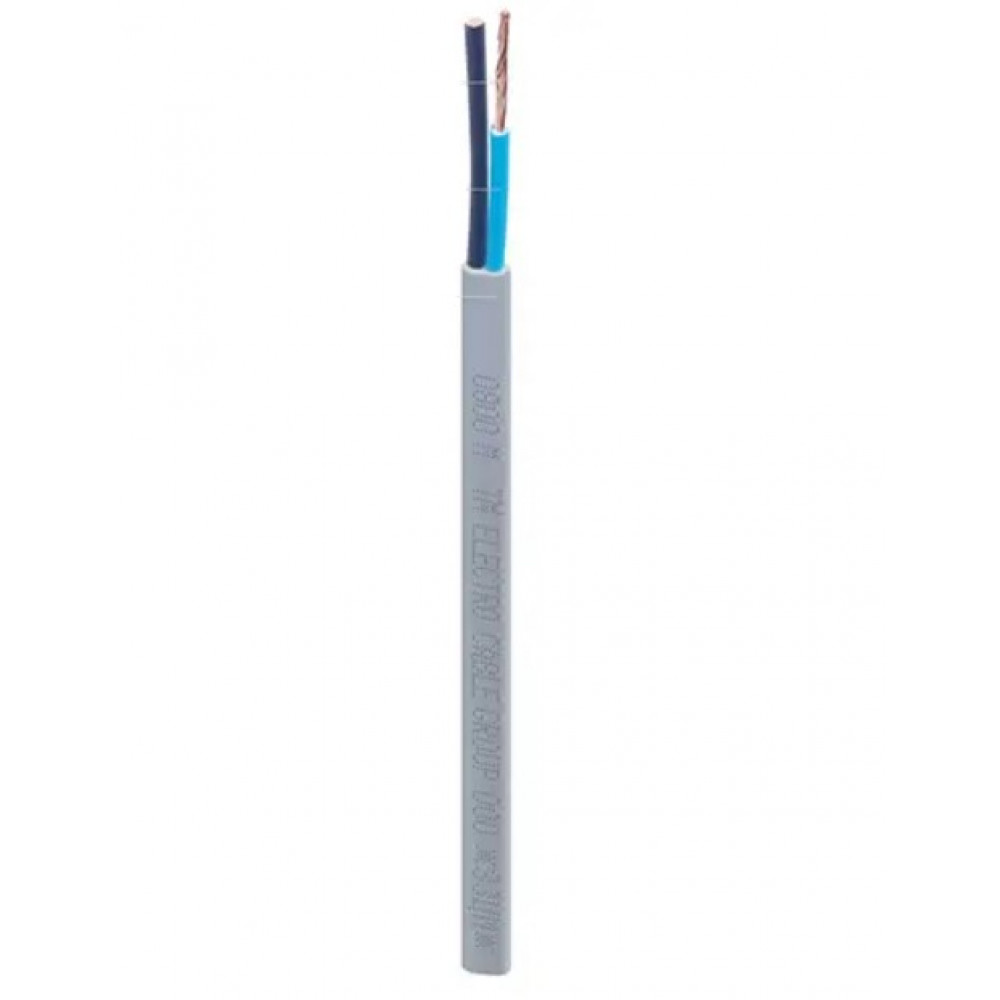

Кабель ВВГ-П 2 x 4 Запорізький завод кольорових металів

КАБЕЛЬ ВВГ-П 2 x 4 ЗЗЦМ

Кабелі призначені для передачі та розподілу електричної енергії у стаціонарних установках на змінну напругу 0,3 / 0,5 кВ або 0,6 / 1 кВ частотою 50 Гц.

Кабелі на номінальну напругу 0,3 / 0,5 кВ можуть використовуватися для електричних систем 0,38 / 0,66 кВ.

Кабелі призначені для прокладки в сухих та вологих виробничих приміщеннях, на естакадах, в блоках, а також для прокладки на відкритому повітрі, в умовах де потрібна нерозповсюдження горіння кабелів при прокладці у пучках.

Класифікаційне позначення кабелю на вимогу пожежної безпеки:

ВВГ-П, ВВГ3-П, ВВГ5-П – ПБ100000000

Конструкція:

• Струмопровідна мідна жила:

- у кабелів ВВГ-П однодротяна кругла (ок) 1 класу гнучкості;

- у кабелів ВВГ3-П багатодротяна кругла (мк) 3 класи гнучкості;

- у кабелів ВВГ5-П багатодротяна кругла (мк) 5 класу гнучкості.

• Ізоляція – полівінілхлоридний пластикат. Маркування ізоляції жил кольорове. Кабелі випускаються з нульової жили блакитного кольору, при цьому в позначенні кабелю додають букву (N) або з житлової заземлення зелено-жовтого кольору при цьому в позначенні кабелю додають букву (РЕ). Ізольовані жили розташовані паралельно один до одного;
• Оболонка – полівінілхлоридний пластикат.

Технічні та експлуатаційні характеристики:

• Температура прокладки кабелю - не нижче -15 °С
• Температура експлуатації кабелю - від -50 °С до +50 °С
• Відносна вологість повітря - до 98% при +35 °С
• Тривало допустима температура нагріву жил кабелів при експлуатації - +70 °С
• Будівельна довжина кабелів за погодженням
• Термін служби - 30 років
• Гарантійний термін експлуатації - 5 років
• Кабелі поставляються в бухтах або на дерев'яних барабанах


Характеристика пожежної безпеки:

• Кабелі відносяться до класу стійких до поширення полум'я за умови поодинокого прокладення по ДСТУ 4809.

Номінальні параметри:

• Кількість провідників і перетинів - 2x4
• Провідник:

- Опір осн. жили при 20 °C, не більше, Ом/км - 4,61

- Ном. діаметр провідника, мм - 2,2

• Габарити кабелю, розрахункові, мм:

- Н (висота) - 5,9

- В (ширина) - 9,4

• Вага нетто, розрахункова, кг/км - 121,9

• Max струмове навантаження:

- Повітря А - 36

- Земля А - 47

• Конструкція основної жили:

- Кількість дротів, шт - 1

- Ном. діаметр дротів, мм - 2,2

• Вид тари - Барабан / Бухта
