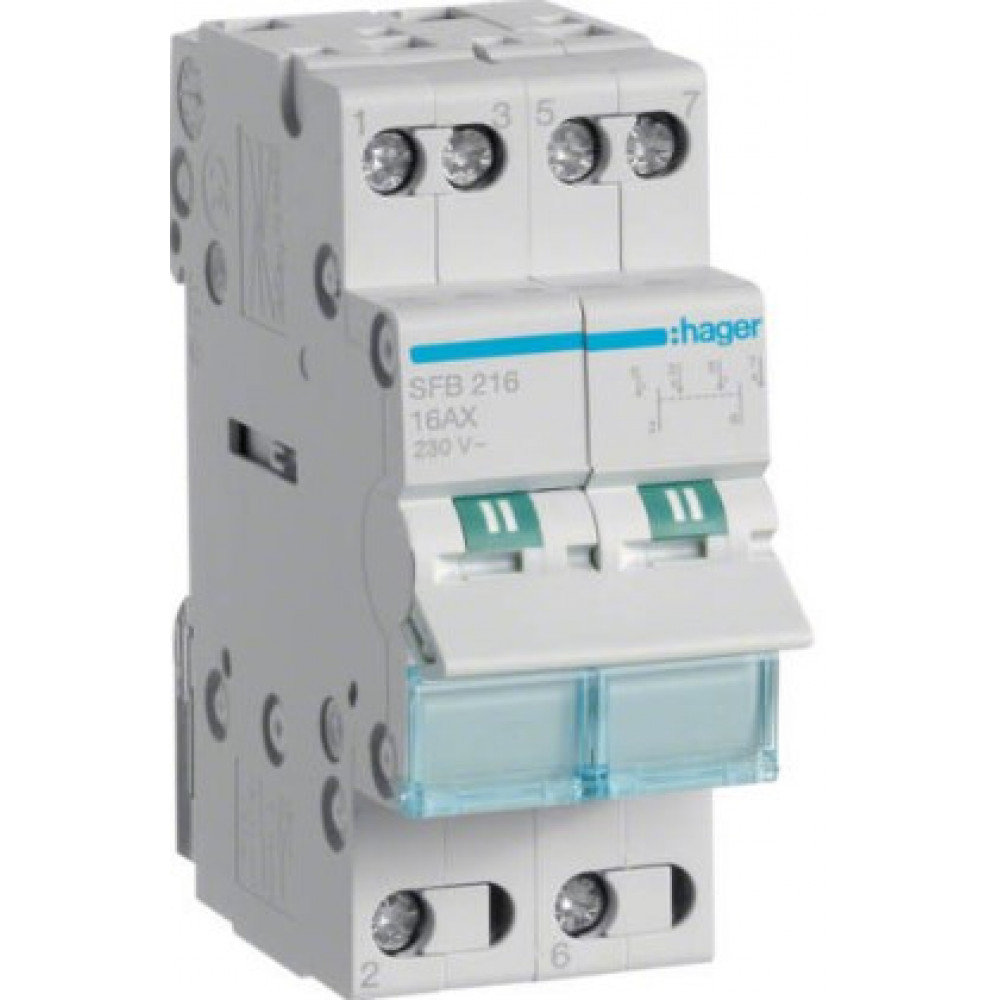

Перемикач Hager I-0-II SFB216, 2P, 16А/230V,2м

Перемикач Hager I-0-II SFB216, 2P, 16А/230V, 2м

Перемикач I-0-II SFB216, 2P, 16А/230V, 2м, Hager - представник комутаційного модульного пристрою відомого німецького бренду Hager.

Перемикач I-0-II ще називають перекидним або реверсивним рубильником.

Перекидний рубильник служить для забезпечення резервного живлення.

По суті це перемикач з основного живлення на резервне (генератор, інвертор).

У використанні перекидного рубильника немає ризику розмикання через припинення подачі електроживлення: він вимикає та ізолює як первинні ланцюги електроживлення, так і ланцюги резервного джерела живлення.

За допомогою перемикача I-0-II забезпечується безперервність експлуатації приладів.

Розрізняються реверсивні рубильники за показником номінального струму та залежно від споживання та ввідної мережі (1-2-3-4-х полюсні).

Вибираючи реверсивний рубильник, потрібно виходити з номінальних показників, на які він розрахований (залежно від напруги мережі):

Номінальний показник:

               Напруга мережі 220V     Напруга мережі 380V

• 16A - споживання до 3,5kW, споживання до 8kW
• 25A - споживання до 5kW, споживання до 12,5kW
• 40A - споживання до 8kW, споживання до 20kW
• 63A - споживання до 12kW, споживання до 32kW
• 80A - споживання до 16kW, споживання до 40kW
• 100A - споживання до 20kW, споживання до 50kW

Характеристика:

• Захисне виконання ІР: IP20
• Номінальний струм: 16 A (200 Вт лампа з вбудованим ПРА)
• Робоча температура: -20…50 °C
• Частота: 50/60 Hz
• Тип з’єднання: Гвинтовий
• Тип управління: Перемикач
• Температура зберігання / транспортування: -40…80 °C
• Кількість полюсів: 2 P
• Тип полюса: 2 P
• Номінальна робоча напруга змінного струму: 230 V
• Номінальна напруга ізоляції: 440 V
• Стійкість по відношенню до номінальної імпульсної напруги: 4000 V
• Кількість механічних процесів: 200000
• Глибина встановленого виробу: 70 mm
• Висота встановленого виробу: 83 mm
• Ширина встановленого виробу: 35 mm
• Момент затяжки: 1,8 Нм
• Поперечний розріз з’єднання з гнучким дротом: 1,5 - 10 мм²
• Поперечний розріз з’єднання з негнучким дротом: 1,5 - 16 мм²
• Стандартний текст: IEC 60947-3, IEC/EN 60669-1
• Європейська директива WEEE: пов`язаний
• Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: 2
• Загальна розсіювана потужність під номінальним струмом: 0,8 W
• Розсіювана потужність з розрахунку на кожний полюс: 0,4 W
• Електрична міцність при номінальному навантаженні по AC 21 у робочих циклах: 25000
• Номінальний термічний струм: 16 A
• Номінальний робочий струм АС21 категорія В: 16 A
• Номінальний робочий струм АС22 категорія А: 16 A
• Допустимий номінальний струм що витримується менше 1 сек.: 0,24 kA
• Номінальний робочий струм АС21 категорія А: 16 A
• Номінальний робочий струм АС22 категорія В: 16 A
• Електрична міцність при номінальному навантаженні по AC 22 у робочих циклах: 25000
• Кількість перемикачів: 2
• Тип напруги вхід 1: AC
