0.00 грн
Основні характеристики
Всі характеристики
Конструкція кабеля:
Гнучка
Виробник:
ДКЗ (Дніпровський кабельний завод Енерго)
Матеріал жили:
Мідь або мідна луджена
Кількість жил:
3
Перетин жили:
1 кв.мм
- Огляд товару
- Характеристики
- Відгуки (0)

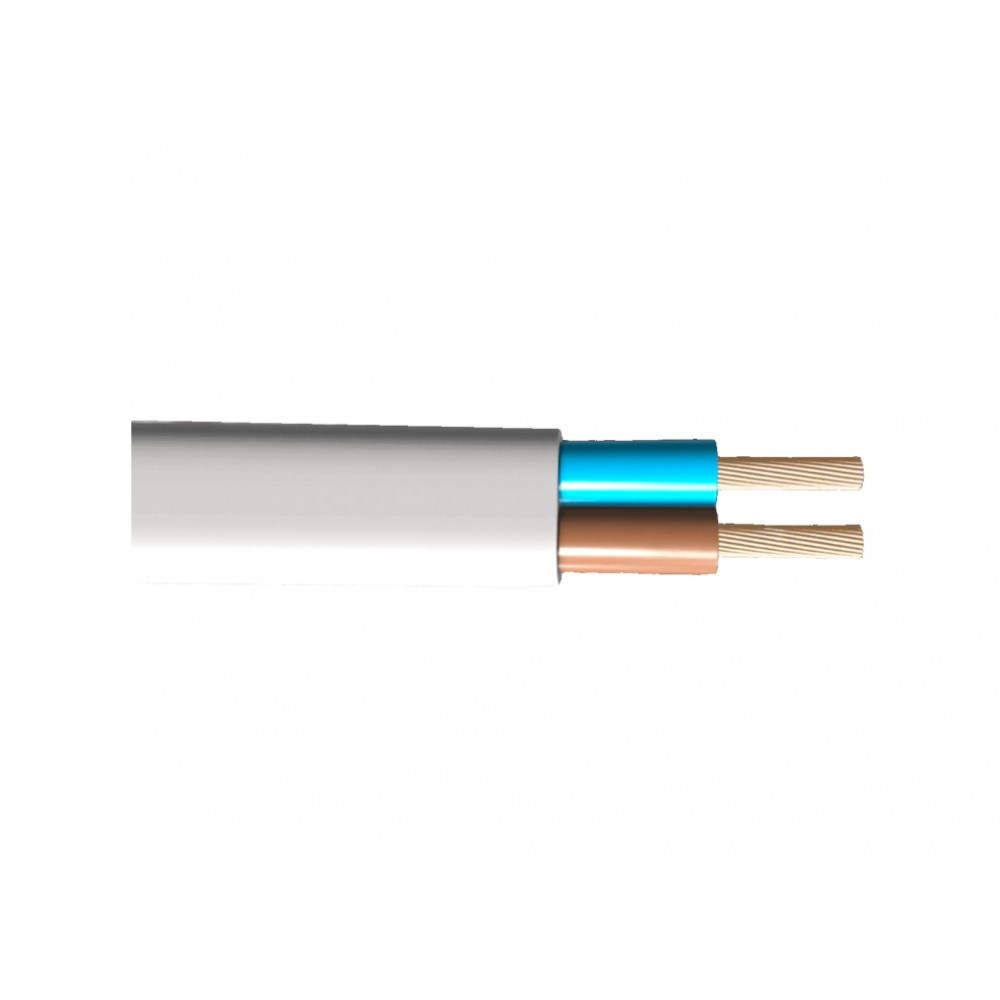

Провід ШВВП 3х1 ДКЗ Енерго
Провід ШВВП - це з'єднувальний гнучкий шнур, який складається з мідних жил, що скручені між собою і покриті ізоляцією, а потім оболонкою з полівінілхлоридного пластикату на електричну напругу до 380 В, в плоскому виконанні.
Гарантійний термін експлуатації - 2 роки.
Термін служби - більше 10 років.
Розшифровка ШВВП:
Ш — шнур;
В — вініл, ізоляція з ПВХ;
В — вініл, оболонка з ПВХ;
П — плоский, жили розташовані паралельно;
Відсутність в найменуванні кабелю літери "А" означає, що його жили зроблені з міді.
Область застосування ШВВП:
ШВВП складається з декількох жил, розташованих в одній площині, скручених з великої кількості мідних дротиків, завдяки чому він має здатність згинатися без пошкоджень при малому радіусі, що обумовлює його сферу застосування. Тому ШВВП використовується у вигляді кабелю живлення для приєднання електроприладів і різного устаткування. Наприклад, таких приладів як: холодильники, духові шафи, пральні машини, праски, кондиціонери, телевізори, пилососи та інші прилади, що вимагають невеликої потужності. Також провід ШВВП відмінно підходить і часто використовується при виготовленні подовжувачів.

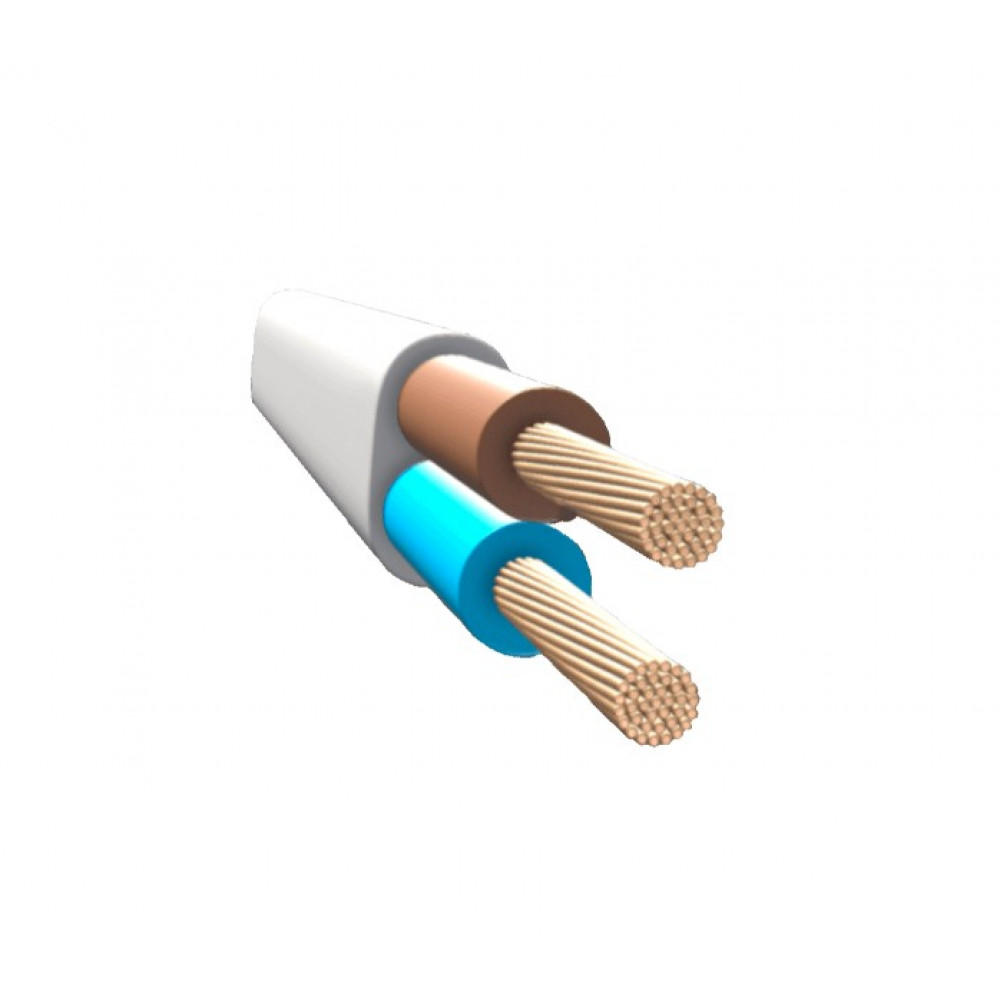

Конструкція ШВВП:
1. Струмопровідна жила - мідна або мідна луджена, багатодротяна, класу 5 по ГОСТ 22483;
2. Ізоляція - ПВХ пластикат;
3. Скрутка - багатодротяна, жили скручені, розташовані в одній площині;
4. Оболонка - ПВХ пластикат.
ШВВП може мати 2 або 3 жили, а перетин кожної в діапазоні від 0.5 мм ² до 6 мм²
Кількість дротів в кожній жилі має бути не менше 7, а самі жили повинні бути розташовані паралельно.
Наприклад: ШВВП 2х2.5, означає, що кабель двожильний, а площа перерізу кожного провідника дорівнює 2.5 мм ².
Маркування ШВВП:
ШВВП повинен мати маркування окремих провідників. В Двожильний дроті один з провідників повинен мати блакитний або синій колір, а в трижильний ізоляція нульової жили повинна мати блакитний або синій колір, заземлювальної - жовто-зелений.
Також на виробі повинна бути нанесена марка кабелю, рік випуску і найменування підприємства-виробника.
Наприклад: ТОВ "ДКЗ Енерго" ШВВП 2х2.5 2021р.
Технічні характеристики ШВВП:
- Номінальна змінна напруга - 0.38 / 0.66кВ
- Номінальна частота - 50Гц
- Мінімальний радіус вигину :
- для шнурів з перетином струмопровідних жил 0,35 і 1,0 мм ² - 80 мм
- для шнурів з перетином струмопровідних жил 1,5 і 2,5 мм² - 120 мм
- для шнурів з перетином струмопровідних жил 4,0 і 6,0 мм² - 200 мм
- Температура експлуатації - від -25 ° С до +40 ° С
- Мінімальна температура кабелю при прокладці - -15 ° С
- Тривало допустима температура нагріву жил - 70 ° С
- Робоча напруга - 400 вольт
- Пікова напруга - 2000 вольт
- Безвідмовне напрацювання - не менше 5000 годин
- Безвідмовне напрацювання в стаціонарних приладах - не менше 12000 годин
- Ресурс шнура при згині - 60000 рухів
- Мінімальний термін служби - не менше 10 років
- Гарантійний термін експлуатації кабелю - 2 роки
- Будівельна довжина - в бухтах по 50, 100, 200 метрів або за погодженням
Перетин і маркорозміри ШВВП:
- Марка проводу, число і номінальний перетин основних струмопровідних жил, мм² - ШВВП 3х1
- Номінальний зовнішній діаметр проводу, мм - 3,7x8,5 / 4,5x10,4
- Розрахункова маса, кг / км - 68
Допустимий струм ШВВП:
Тривало допустимий струм проводу ШВВП, на повітрі при одиночній прокладці, вимірюється в Амперах.
- Номінальний перетин жил - 1
- Допустимий струм, А - 10
Характеристики
Основні характеристики
Конструкція кабеля
Гнучка
Виробник
ДКЗ (Дніпровський кабельний завод Енерго)
Матеріал жили
Мідь або мідна луджена
Кількість жил
3
Перетин жили
1 кв.мм
Конструкція жили
Багатодротяна
Форма
Плоска
Тип проводу
Силовий
Ізоляція
ПВХ
Країна виробник
Україна
Упаковка
Бухта
Вага, кг
0.068 кг/м
Мінімальна робоча температура, °C
-15
Максимальна робоча температура, °C
70
Наявність ізоляції
Так
Скручування жили
Так
Строк служби
10 років
Зовнішній діаметр, мм
3,7x8,5 / 4,5x10,4
