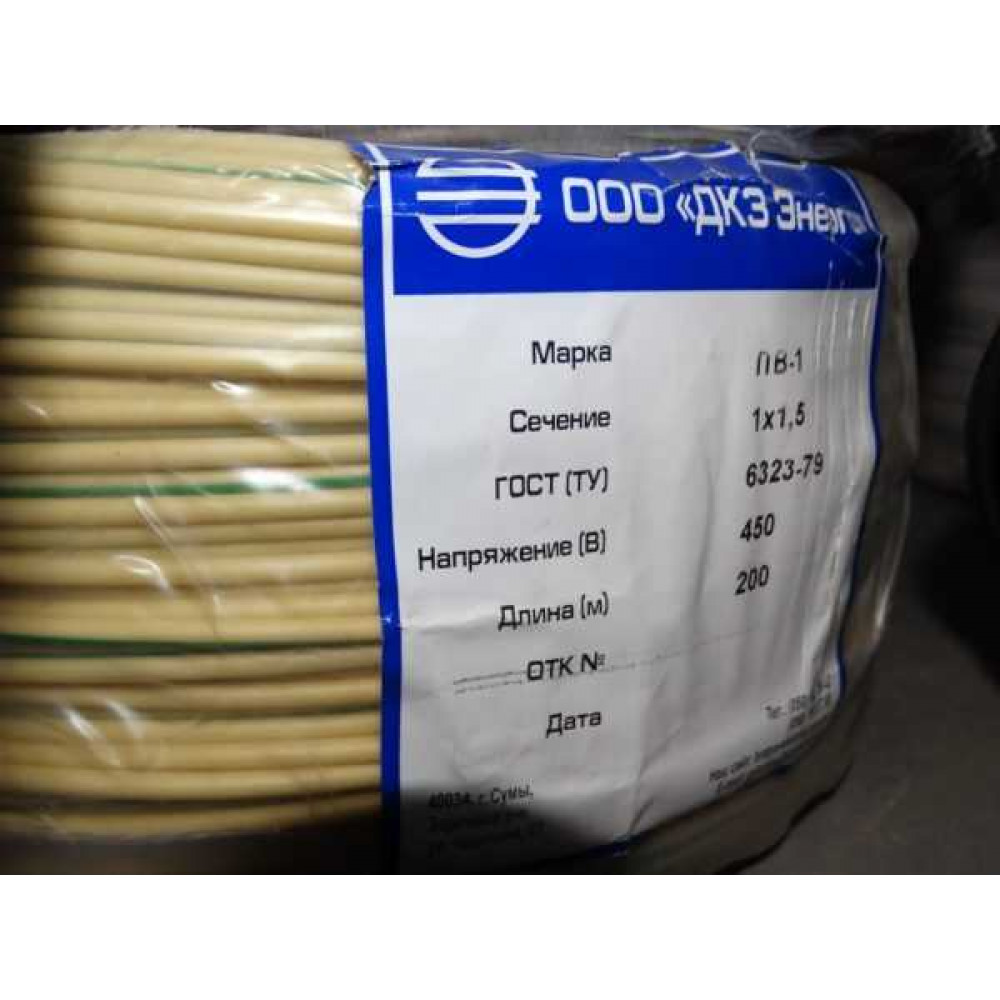

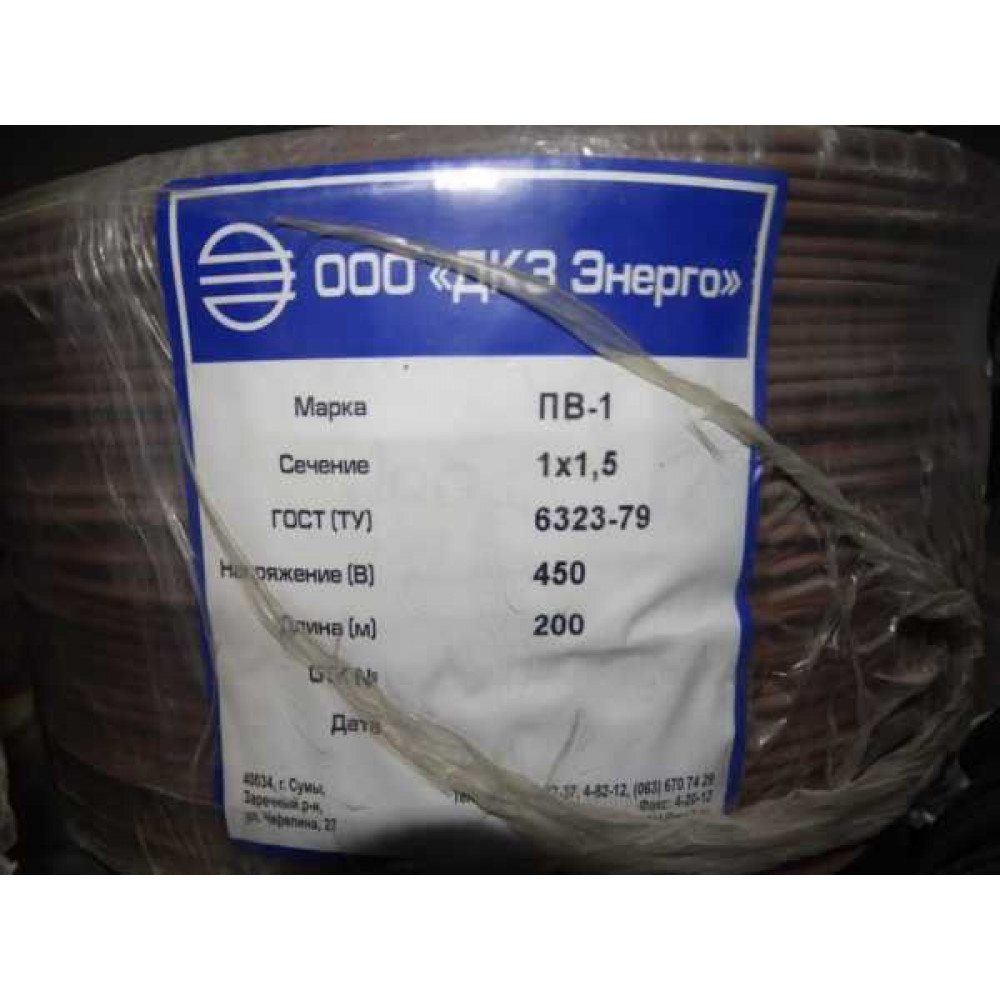

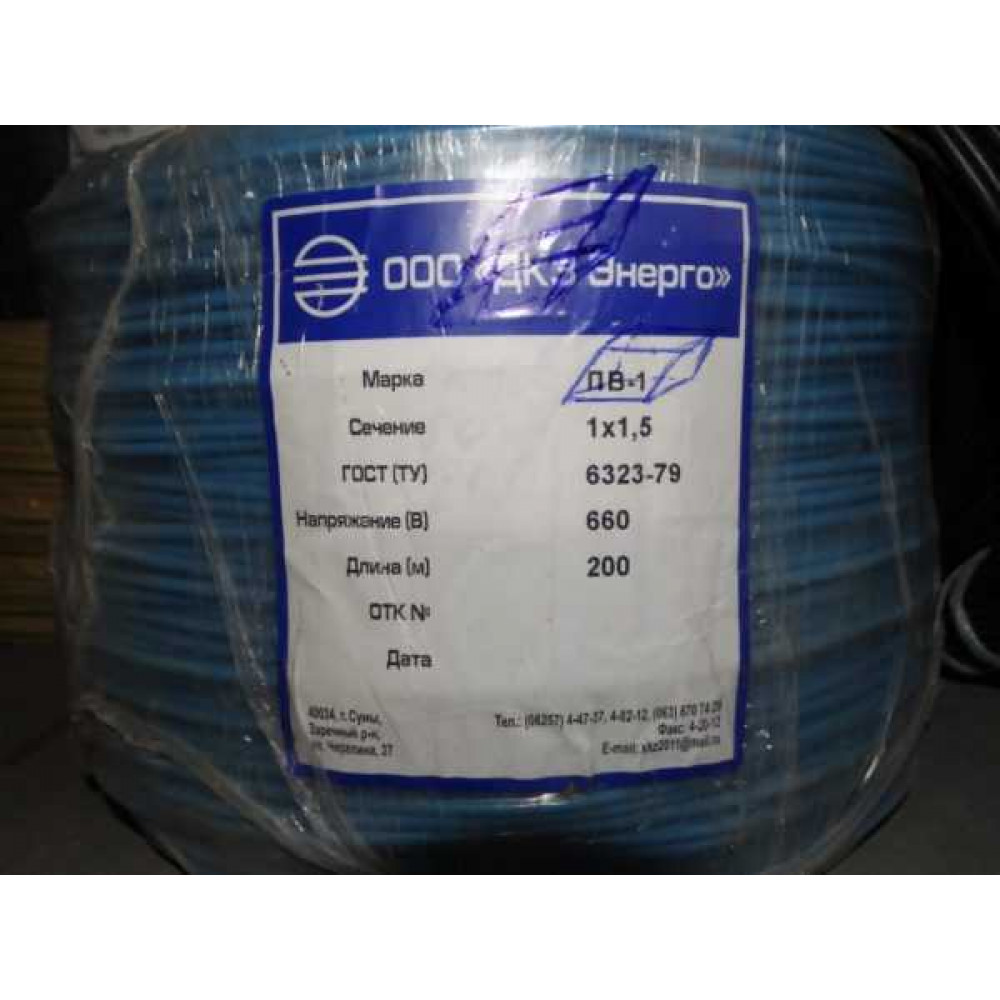

Дріт ПВ-1 1х1,5 ДКЗ Енерго

Дріт ПВ-1 1х1,5 ДКЗ Енерго

Розшифровка ПВ-1

П — провід;
В — вініл, ізоляція з ПВХ пластикату;
1 — клас гнучкості жили.
Відсутність в найменуванні кабелю літери "А" означає, що його жила проведена з міді.

Область застосування ПВ-1

Провід ПВ-1 широко застосовується для передачі електроенергії при нерухомій експлуатації в промисловості, а також для монтажу електричного устаткування і різних верстатів і електричних ланцюгів в трубах, лотках, будівельних каналах і т.д., де відсутні часті вигини.

Конструкція ПВ-1

Струмопровідна жила — мідна, монолітна однодротова або складається з декількох дротів;
Ізоляція — ПВХ пластикат.

ПВ-1 в своїй конструкції має всього одну жилу, а її діапазон перетину може становити - від 0.5 до 120 мм 2.
Провід ПВ-1 має одну монолітну мідну жилу в перетинах до 15 мм², при перетинах від 16 мм² до 35 мм² провід виготовляють вже з 7 дротів, відповідно підвищується клас гнучкості проводу. Якщо ж ПВ-1 має перетин від 50 мм² до 95мм², то використовують вже 19 дротів, більш 95мм² - 37 дротів, завдяки чому провід стає більш гнучким і зменшується шанс пошкодження при вигині.

Наприклад: ПВ-1 1х6, означає, що жила в проводі має номінальний перетин 6мм².

Маркування ПВ-1

Колір ізоляції проводу ПВ-1 обмовляється окремо з замовником, але якщо він використовується для цілей заземлення, то ізоляція повинна мати жовто-зелений колір.

Також на виробі повинна бути нанесена марка кабелю, рік випуску і найменування підприємства-виробника.
Наприклад: ТОВ "ДКЗ Енерго" ПВ-1 1х6 2021р.

Технічні характеристики ПВ-1

• Номінальна змінна напруга - 450/750 В
• Номінальна частота - 50-400Гц
• Температура експлуатації  от -50 °С до +70 °С
• Мінімальна температура кабелю при прокладці -   -15 °С
• Тривало допустима температура нагріву жил - 70 °С
• Мінімальник термін служби - не менше 15 років
• Гарантійний термін експлуатації кабелю - 2 роки
• Будівельна довжина - 100 метрів

Перетин і маркорозміри ПВ-1

• Опір жили, не більше ОМ / км - 12,1
• Розрахунковий зовнішній діаметр, мм - 2,9
• Розрахункова маса, кг / км - 20
• Мінімальна товщина ізоляції, мм - 0,7
