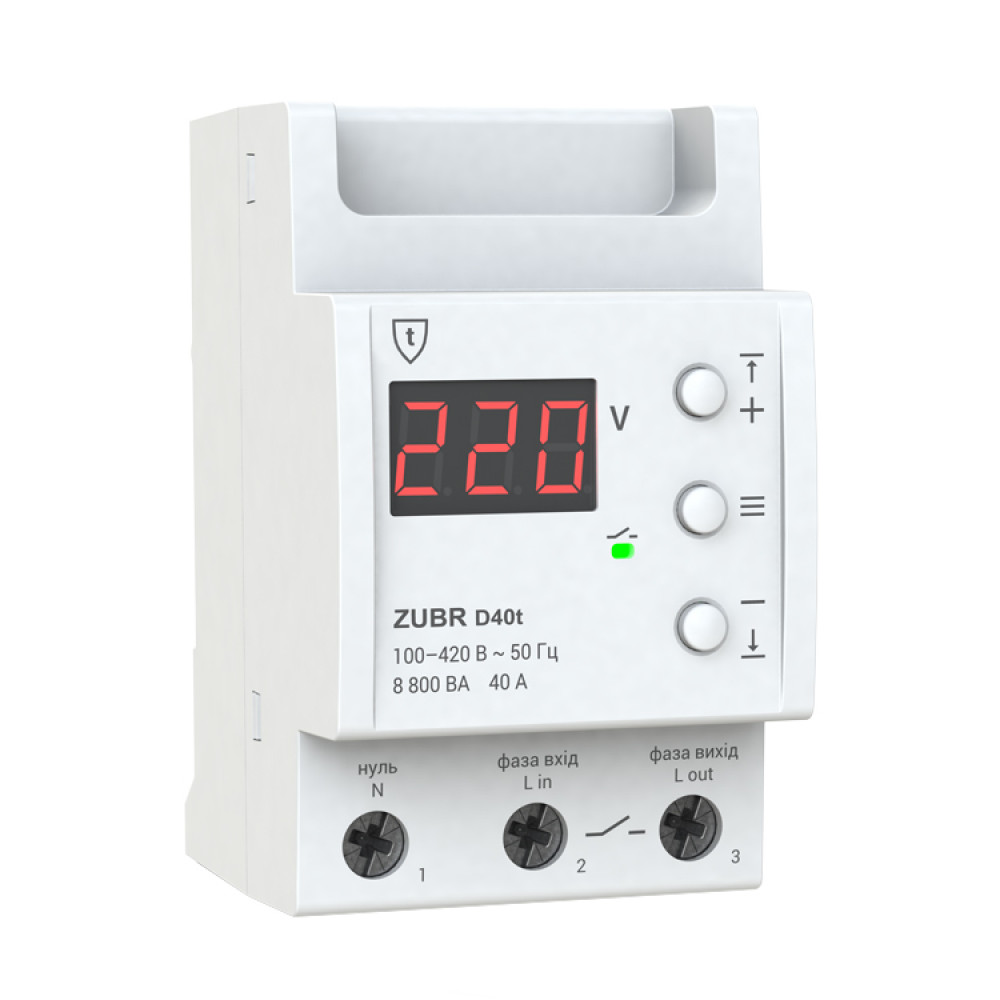

Реле напруги ZUBR D40t

Однофазне реле напруги з термозахистом ZUBR D40t

Реле напруги ZUBR D40t призначене для захисту обладнання від надмірних коливань напруги. При аварійній ситуації пристрій вимикає подачу навантаження. Реле застосовуються в однофазних мережах змінного струму (230). Додатково оснащене термозахистом.

Висока точність вимірювання TrueRMS

ZUBR Dt з високою точністю вимірює напругу. Принцип дії TrueRMS - алгоритм знижує вплив мережевих перешкод на точність вимірювання напруги, коли форма напруги відрізняється від синусоїди.

Професійна модель вимикання навантаження

Ви можете активувати професійну модель затримки часу вимкнення. Вона дозволяє не відключати обладнання за безпечних за величиною та тривалістю відхилень напруги.

Підвищена безпека завдяки термозахисту

Реле напруги ZUBR D(t) оснащено захистом від перегріву. Вона активується, якщо температура всередині корпусу сягне 80 °С. Для продовження терміну служби контактів реле та зменшення їх іскріння комутація навантаження здійснюється максимально близько до переходу синусоїди напруги через нуль.

Затримка увімкнення навантаження

Після стабілізації напруги активується відлік часу до подачі навантаження. Час затримки можна встановити від 3 до 600 секунд, залежно від типу підключеного обладнання. Для чутливого до частих відключень напруги обладнання (наприклад, холодильників і кондиціонерів) час затримки рекомендується встановлювати на 120-180 сек.

Зручність в управлінні

Налаштування роботи пристрою здійснюється за допомогою лише трьох кнопок. Цифровий екран постійно відображає значення напруги та виводить системну інформацію. З його допомогою ви легко встановите верхню та нижню межу допустимої напруги.

Проста установка

Монтаж реле напруги відбувається у розподільчий щиток на стандартну DIN-рейку завширшки 35 мм. Якщо в приміщенні підвищена вологість або існує можливість попадання води на пристрій, тоді щиток повинен відповідати класу захисту IP55 (згідно з ГОСТ 14254).

Технічні характеристики ZUBR Dt:

• Категорія продукції: Реле напруги
• Струм, А: 40
• Спосіб монтажу: На DIN-рейку
• Кількість фаз: 1 ф. (230 Вольт)
• Термозахист: Є
• TrueRMS: Є
• Проф. затримка відключення: Є
• Нижня межа напруги:120-210 В
• Верхня межа напруги: 220-280 В
• Номінальна потужність навантаження: 8 800 ВА
• Час відключення навантаження при зниженні напруги: не більше 1,2 с
• Время отключения нагрузки при превышении напряжения: не більше 0,04 с
• Номінальний струм навантаження: 40 А (макс. 50 А протягом 10 хв.)
• Час затримки включення навантаження: 3-600 с
• Тип реле: Поляризоване
• Напруга живлення: 100-420 В
• Cпоживання струму: не більше 76 мА
• Переріз проводу: не більше 16 мм²
• Маса: 0,21 кг ±10%

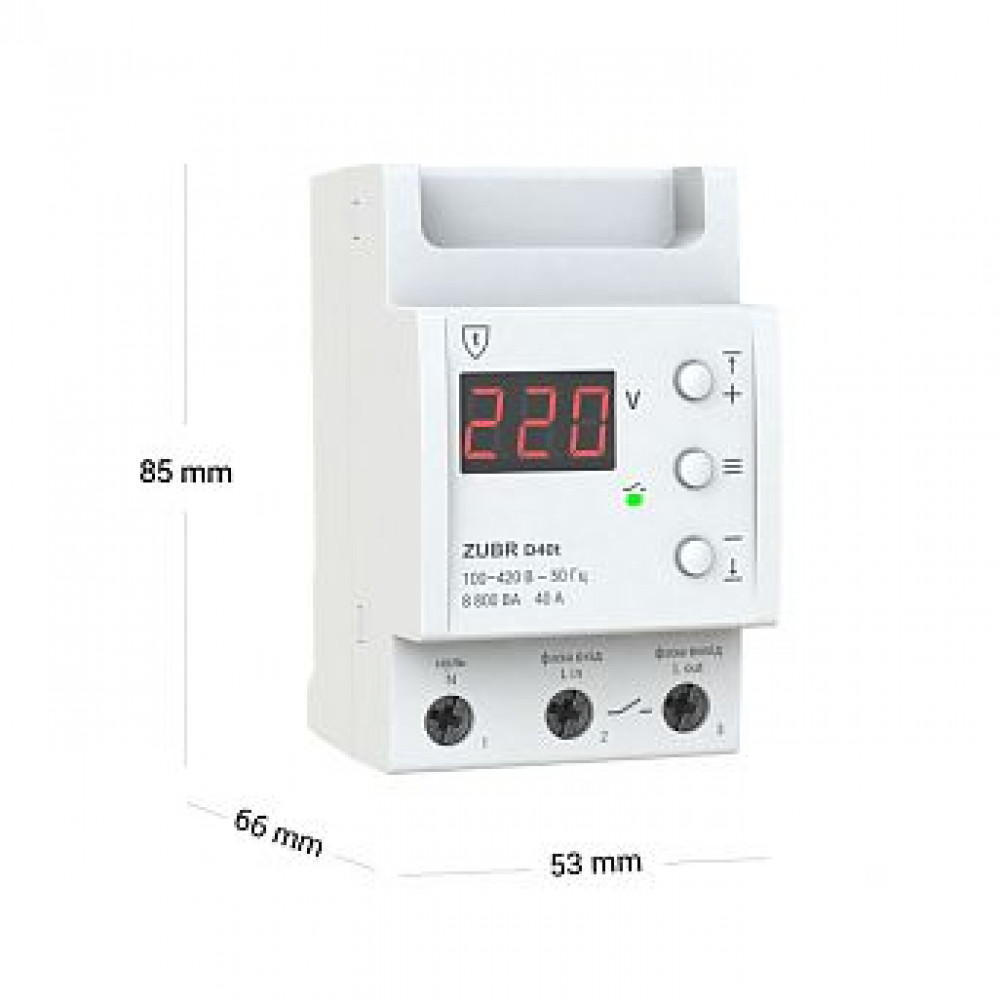

• Габаритні розміри (Ш х В х Г): 53 х 85 х 66 мм
• Кількість комутацій під навантаженням, не менше: 10 000 циклів
• Кількість комутацій без навантаження, не менше: 500 000 циклів
• Ступінь захисту за ДСТУ: ІР20
• Потужність, ВА: 7001 - 10 000
• Комплект поставки: реле, гарантійне свідоцтво, гарантійний талон, технічний паспорт, інструкція, пакувальна коробка
